Do Prompt à Produção: A Nova Era da Arquitetura Cloud
Este artigo apresenta o Azure Architecture Diagram Builder, uma ferramenta open-source baseada em IA generativa que permite criar diagramas de infraestrutura, validar designs segundo o Well-Architected Framework (WAF) e gerar estimativas de custos e templates Bicep automaticamente. A conclusão principal é que integrar a IA no workflow de design minimiza o 'context-switching' entre ferramentas isoladas, permitindo que arquitetos foquem na estratégia operacional e em decisões técnicas de alto impacto em vez de tarefas repetitivas de documentação.
Arquitetos de cloud dedicam, frequentemente, uma parcela desproporcional do seu tempo traduzindo conceitos de negócio para diagramações técnicas. A constante alternância entre ferramentas de desenho, calculadoras de preço e a necessidade de garantir conformidade com frameworks de arquitetura cria um gargalo operacional. Conforme dados recentes do 2024 Stack Overflow Developer Survey, mais de 60% dos profissionais perdem tempo precioso com context-switching em vez de design focado. A proposta do Azure Architecture Diagram Builder é centralizar este ecossistema.
O Desafio: A Fragmentação dos Workflows de Arquitetura
O processo de design de soluções Azure sofre historicamente com a desconexão de ferramentas. O workflow padrão envolve:
- Esboçar a arquitetura em ferramentas de desenho.
- Mapear ícones oficiais do Azure.
- Pesquisar custos via pricing calculator.
- Validar o design contra o Well-Architected Framework (WAF).
- Codificar em Infrastructure as Code (IaC).
Manter esses artefatos sincronizados à medida que a solução evolui é um custo operacional ignorado em muitos times, mas que impacta diretamente na agilidade e na precisão da implementação.
Como a IA Transforma o Design de Soluções

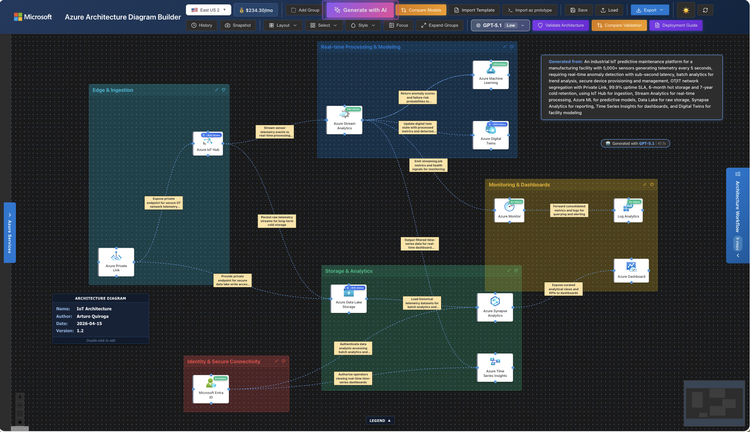

Ao descrever uma necessidade via linguagem natural — como "uma plataforma de saúde compatível com HIPAA usando FHIR APIs e recuperação de desastres multi-região" — a IA gera um diagrama estruturado, com agrupamentos lógicos e fluxos de dados definidos.

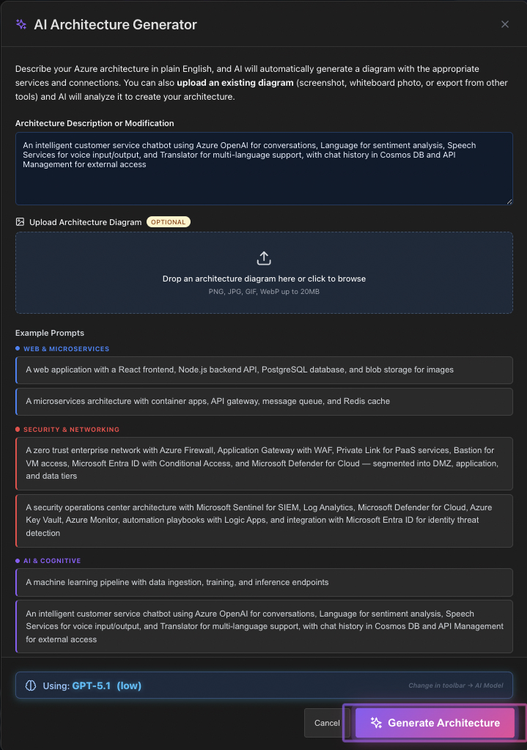

Figura 1. O ambiente permite a descrição via prompt natural, com exemplos curados para diversos cenários de negócio, permitindo iteração rápida.
O motor por trás da ferramenta utiliza o Azure OpenAI, permitindo que o arquiteto selecione o modelo de IA que melhor se ajusta ao nível de complexidade desejado, desde iterações rápidas até Raciocínio (reasoning) profundo.
Recursos Estratégicos para Engenharia Cloud
Generative Architecture & Validation
O sistema conta com 714 ícones oficiais e realiza o agrupamento inteligente de serviços. Além da geração, a integração com o Well-Architected Framework (WAF) não é apenas informativa; você pode selecionar recomendações (ex: melhorar redundância de uma base de dados) e solicitar que a IA reconstrua o diagrama automaticamente.

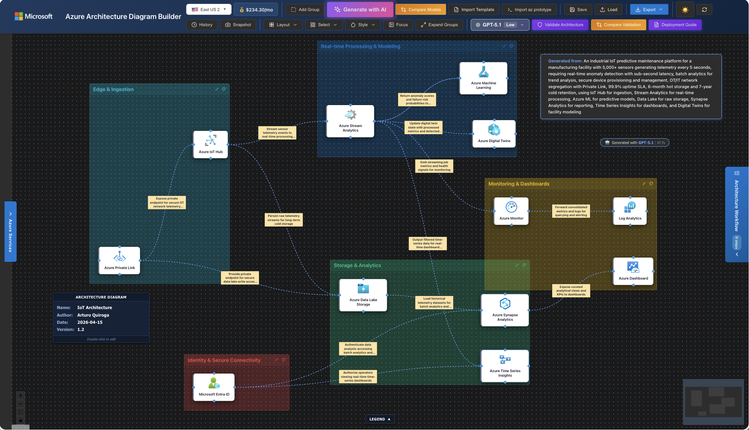

Figura 2. Visualização da arquitetura com sobreposição de custos mensais, permitindo uma análise FinOps desde a fase de desenho.
Reengenharia e Importação

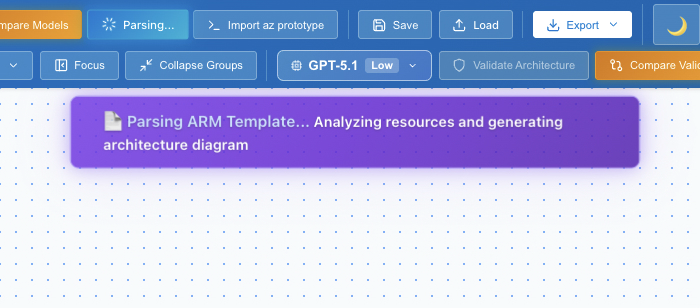

Talvez um dos pontos mais valiosos para times brasileiros que lidam com dívida técnica é a capacidade de importar ARM templates. A IA parses as definições de resource e dependências, criando uma representação visual de sistemas que já estão em produção.
Figura 4. Processo de parser e visualização hierárquica a partir de arquivos ARM.
O Valor Estratégico para Empresas Brasileiras
Para o mercado brasileiro, que transita fortemente por ambientes híbridos e multi-cloud, a capacidade da ferramenta em fornecer estimativas de custo via Azure Retail Prices API para regiões específicas — incluindo Brazil South — é um diferencial para governança financeira (FinOps). A automação da geração de Bicep templates também permite reduzir drasticamente o tempo entre o desenho da solução e o deployment via CI/CD pipelines.
Perguntas Frequentes
-
O Azure Architecture Diagram Builder substitui profissionais de arquitetura?
Não. Ele é uma ferramenta de aceleração. A IA auxilia na criação e validação, mas a tomada de decisão final sobre requisitos de negócio, conformidade regulatória local e design de sistemas críticos permanece sob responsabilidade do engenheiro. -
Como a ferramenta lida com o custo de diferentes regiões?
Ela utiliza a Azure Retail Prices API em tempo real. Isso significa que, ao alterar a região (ex: de East US 2 para Brazil South) no seletor da ferramenta, os valores estimados de toda a arquitetura são recalibrados, oferecendo transparência financeira imediata. -
A ferramenta é proprietária?
Não, é um projeto de código aberto. Você pode acessar o repositório, contribuir e até mesmo rodar sua própria instância utilizando Azure Developer CLI (azd) em aproximadamente 8 minutos.
